Основные размеры талрепов вилка-вилка:
Название по ГОСТ 9690-71 |
Название по ОСТ 5.2314-71 |
Резьба талрепа |
Доп. нагрузка, тн |
Ход талрепа, мм |
L, мм |
L1, мм |
Вес, кг |
0,3 ВВ-ОС |
3-ОС-ВВ |
М10 |
0,3 |
112 |
341 |
229 |
0,50 |
0,5 ВВ-ОС |
5-ОС-ВВ |
М12 |
0,5 |
140 |
421 |
281 |
0,92 |
0,8 ВВ-ОС |
8-ОС-ВВ |
М14 |
0,8 |
140 |
434 |
294 |
1,1 |
1,2 ВВ-ОС |
12-ОС-ВВ |
М16 |
1,2 |
168 |
524 |
356 |
1,9 |
1,6 ВВ-ОС |
16-ОС-ВВ |
М18 |
1,6 |
168 |
542 |
374 |
2,26 |
2,0 ВВ-ОС |
20-ОС-ВВ |
М20 |
2,0 |
185 |
603 |
418 |
3,6 |
2,5 ВВ-ОС |
25-ОС-ВВ |
М22 |
2,5 |
185 |
629 |
444 |
4,2 |
3,2 ВВ-ОС |
32-ОС-ВВ |
М24 |
3,2 |
212 |
719 |
507 |
6,0 |
4,0 ВВ-ОС |
40-ОС-ВВ |
М27 |
4,0 |
212 |
757 |
545 |
7,2 |
5,0 ВВ-ОС |
50-ОС-ВВ |
М33 |
5,0 |
248 |
881 |
633 |
12,8 |
6,3 ВВ-ОС |
63-ОС-ВВ |
М36 |
6,3 |
248 |
900 |
652 |
14,5 |
8,0 ВВ-ОС |
80-ОС-ВВ |
М39 |
8,0 |
265 |
987 |
722 |
20,8 |
10,0 ВВ-ОС |
100-ОС-ВВ |
М42 |
10,0 |
265 |
1027 |
762 |
23,6 |
12,5 ВВ-ОС |
125-ОС-ВВ |
М48 |
12,5 |
290 |
1133 |
843 |
35,0 |
16,0 ВВ-ОС |
160-ОС-ВВ |
М52 |
16,0 |
290 |
1159 |
869 |
46,0 |
20,0 ВВ-ОС |
200-ОС-ВВ |
М56 |
20,0 |
308 |
1247 |
939 |
55,3 |
Такелажное соединительное приспособление популярно при подъеме и транспортировке грузов, может использоваться при выполнении монтажных работ. Данный вид талрепа считается наиболее сложным конструктивно, но надежным и прочным. Функциональность устройства ограничена созданием растяжек с помощью разных видов строп или цепей.

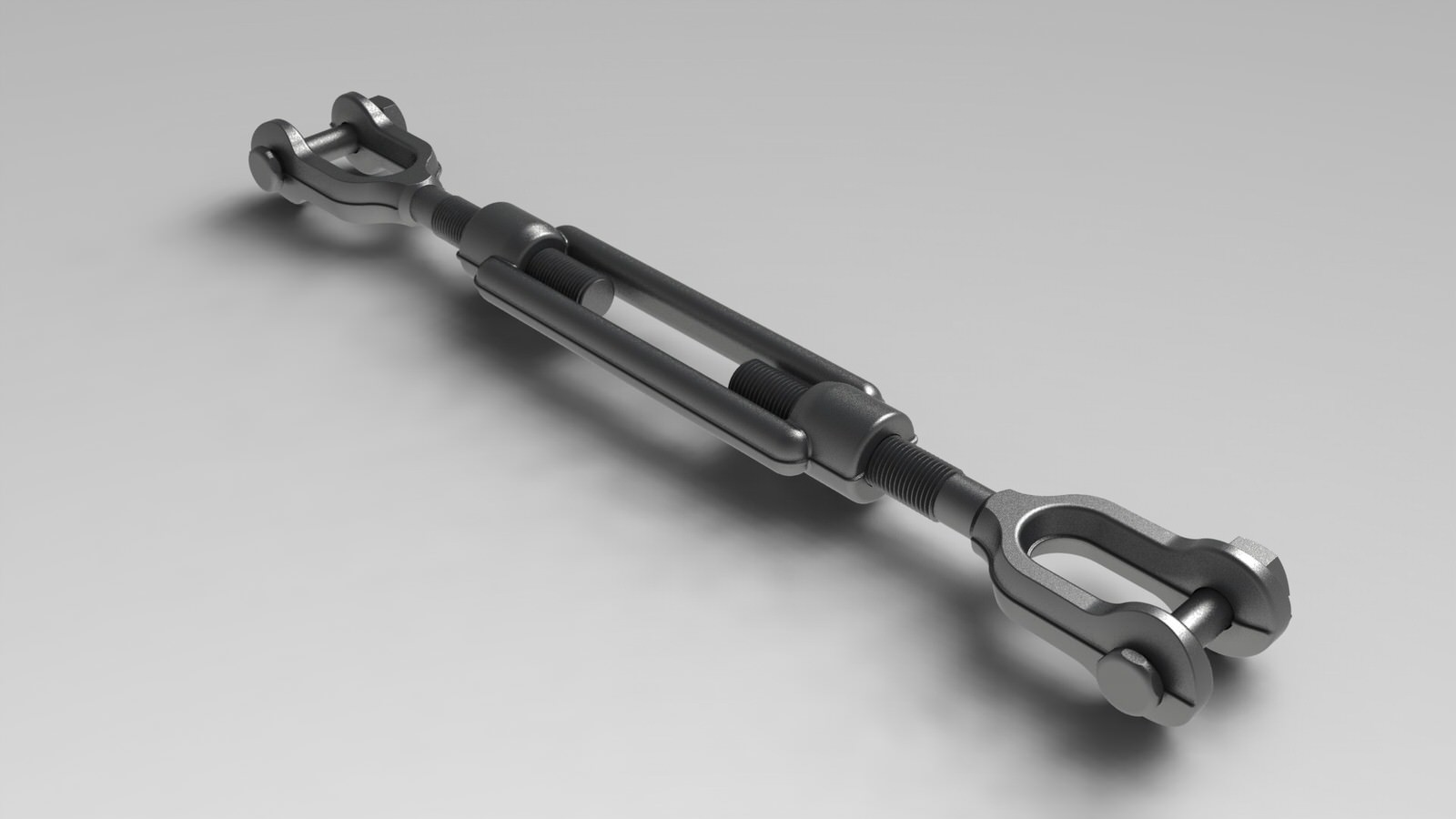

С двух сторон пустотелого (или закрытого) корпуса расположены вилочные компоненты. Такой захват позволяет надежно удерживать объекты, распределять вес груза. В утолщенных коротких сторонах муфты – отверстия с нарезанной резьбой.
Строение вилки:
По центру каждой обжимной вилки – сквозное отверстие. В него вставляется шпилька с гайками на концах. Такая конструкция позволяет прочно фиксировать трос или другой строп. Существует закрытый натяжитель, но большую популярность благодаря визуальной наглядности и доступной цене снискал открытый вид муфты.
Материал изготовления – сталь марки 20 для малогабаритных изделий и 35, 45 для массивных комплектующих, рассчитанных на удержание тяжелых объектов.
Данный вид талрепа отличается большим числом конструктивных компонентов, поэтому при выборе необходимо учесть:
Отношение геометрии и физических свойств отражено в таблице, размещенной на странице сайта компании «Грузоподъемные решения». Здесь указано максимально допустимое значение нагрузки, которую выдержит каждая модификация талрепа.
Изделия покрыты антикоррозийным слоем путем горячей оцинковки. Молекулы цинка соединяются с поверхностным слоем стали, защищая элементы от влаги. Закалка в термопечи – гарантия повышения прочностных показателей.
Предприятие выпускает стандартные размеры талрепов с маркировкой от М10 до М56, допустимой нагрузкой от 0,3 до 20 тн. Вес самого приспособления – от 0,5 до 55,3 кг.
Компания располагает собственными производственными мощностями, поэтому талрепы стоят недорого. На устройства предоставляется гарантия. Контроль качества обязателен на каждом этапе. Изделия проходят испытания на стенде, полностью соответствуют заявленным характеристикам.
По запросу предприятие «Грузоподъемные решения» выполнит нестандартные модификации талрепов, их цена рассчитывается в частном порядке. Подобрать необходимую модель помогут менеджеры, учитывая особенности предполагаемой эксплуатации. Персонал отдела продаж организует доставку оптовых партий и розницы в Смоленске либо посредством ТК в регионы России. Готовы к сотрудничеству с зарубежными партнерами.
